很多手機用戶一直好奇目前Android陣營的第一悍將—三星Galaxy Note II的詳細內置部件信息等等，今天就來對三星Galaxy Note II真機拆解，并進行圖文詳解，讓你了解機型的內置部件，滿足你的好奇心！
三星 Galaxy Note II真機圖形：
三星 Galaxy Note II 整體布局：
打開Galaxy note2的電池倉之后會發現，里面有11顆十字螺絲固定著手機的電鍍中框。這比老note的要多了2顆螺絲釘。這里值得一提的是Note2的NFC芯片從中框上轉移到了后蓋上，這也意味著如果想用NFC可能必須使用原裝后蓋了。
三星 Galaxy Note II 后蓋NFC模塊：
擰開這十一個小家伙之后，用撬棒插入屏幕邊緣縫隙，找到所有卡扣的位置，遇到有卡扣的地方向外一撬便可打開卡扣。

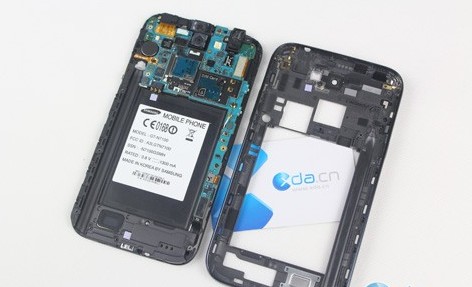

打開中框之后，我們就看到了機身內部了。應當說整體的內部布局還是比較簡明的，調理清晰，模塊化程度高。
三星 Galaxy Note II 機身內部：

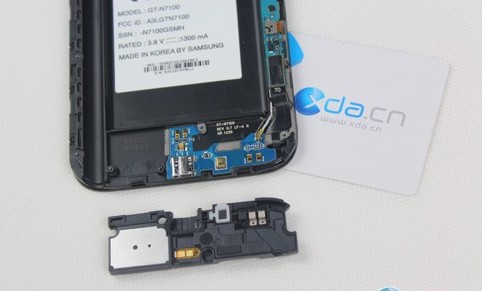

將集成有麥克風和揚聲器等部件的塑料部件拆下，我們可以看里面的小PCB板上集成了天線和USB接口等部件。
拆下麥克風、揚聲器等部件：
零部件特寫：
卸下PCB板的螺絲并卸下排線之后，我們就可以將主PCB板拆下來了。
三星 Galaxy Note II 拆解主PCB板
拆解完成

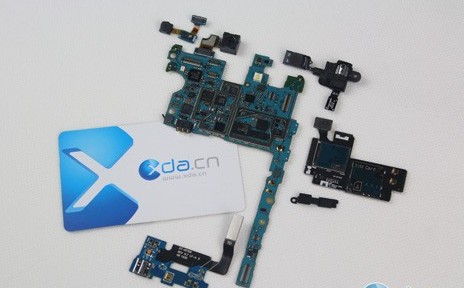

三星 Galaxy Note II 拆解之主板及零部件集合

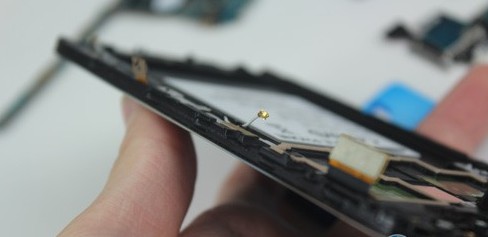

先把主板放一邊，我們先來看看屏幕，這塊5.5寸的巨屏與上一代的Galaxy note一樣采用的是屏幕與前面板粘在一塊的方式，估計換屏的話會相對麻煩。
三星Galaxy Note II 屏幕與前面板粘合
三星Galaxy Note II 主板零部件詳細介紹，下面我們就來看看主板上都采用了哪些零部件！
三星 Galaxy Note II 主板
下面根據上圖標記的數字進行部件介紹：
1：這個想必不用多說，看見Exynos的標志大家就應該知道啦，沒錯這就是為Note2提供澎湃動力的三星Exynos4412四核處理器。
2：被白色標簽擋住的芯片是什么呢？經常刷機的三星機友看見XXALIH應該不會陌生，這就是大家經常提到的基帶芯片啦~
3：看見那個加粗的i字大家能想到什么呢？沒錯，那就是大名鼎鼎的intel，這款芯片也是來自英特爾的XG626 Modem，作為基帶的一部分，該芯片也曾用于One X、Galaxy Nexus等機型。
4：MAX77686是一款電源管理芯片，小編也曾在魅族MX上看到過它的身影。
5：CML0801是圖像信號處理器，這個圖像信號處理主要就是針對COMOS攝像頭哦~
6：1205E4是DC電源模塊。
7: AUD3058的資料并不是很多，小編不負責任地聯想跟電腦上的VIA-3058音頻芯片會不會有關系呢？
除了上面所介紹的還擁有幾個部件在詳細圖文介紹：
射頻芯片
上面我們所看到的這個標著RFMD的芯片就是傳說中的射頻了，打電話什么的全靠它啦~
三星 Galaxy Note II 手寫支持芯片
就是因為它！來自日本的手寫數位板巨頭WACOM，它為三星提供的電磁書寫方案讓三星有底氣給自己的手機取名Note！值得一提的是，這里采用的是Wacom W9001，而同樣以Note命名的Note 10.1平板則采用的是Wacom8008。
三星 Galaxy Note II 音頻解碼芯片
它的來頭可不小，來自英國歐勝公司的Wolfson WM1811音頻解碼芯片，雖說不是什么高端解碼芯片，但既然是歐勝出品，相信Note2的音質也不會差啦~
三星 Galaxy Note II 其他零部件及拆解總結：

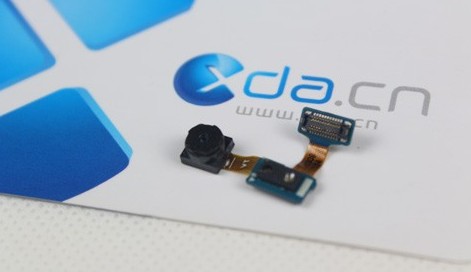

前置攝像頭

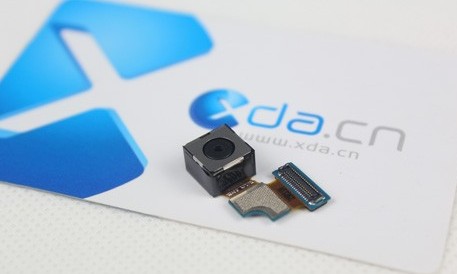

后置攝像頭
TF卡與Sim卡的卡槽
那個圓圓黑黑的就是振動器
三星 Galaxy Note II 拆解到這里就算大功告成來，看了這么多，你是否已經了解到了這款機型的各種部件信息了呢？還不會的機友來參考和學習一下吧！
